產品說明

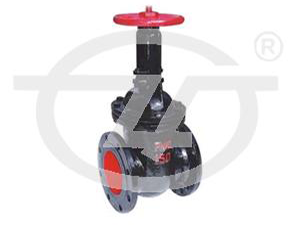

Z44H、Z44Y 型PN16~PN160 鋼制平行式雙閘板閘閥：手動、法蘭連接、明桿平行式剛性雙閘板，閥座密封面材料為堆焊不銹鋼（Z44H）、堆焊硬質合金（Z44Y），公稱壓力PN16~PN160，閥體材料為碳素鋼（Z44H-16C~160C Z44Y-16C~160C）、鉻鉬鋼（Z44Y-16I~160I）、不銹鋼（Z44Y-16P~160P Z44Y-16R~160R）的閘閥。
產品性能參數
|
Z44H、Z44Y 型PN16~PN160 鋼制平行式雙閘板閘閥主要性能參數
|
|
型號
|
PN
|
工作壓力/MPa
|
適用溫度/℃
|
適用介質
|
|
Z44H-16C~160C
|
16~160
|
1.6~16.0
|
≤425
|
天然氣、水、蒸汽、油品
|
|
Z44Y-16C~160C
|
|
Z44Y-16I~160I
|
≤550
|
水、蒸汽、油品
|
|
Z44Y-16P~160P
|
≤150
|
硝酸類
|
|
Z44Y-16R~160R
|
醋酸類
|
產品零部件材料
|
Z44H、Z44Y 型PN16~PN160 鋼制平行式雙閘板閘閥零部件材料
|
|
|
型號
|
材料
|
|
|
閥體、閥蓋、閘板
|
閥桿
|
密封面
|
填料
|
|
|
Z44H-16C~160C
|
碳素鋼
|
鉻不銹鋼
|
堆焊不銹鋼
|
柔性石墨
|
|
|
Z44Y-16C~160C
|
堆焊鈷鉻鎢硬質合金
|
|
|
Z44Y-16I~160I
|
鉻鉬鋼
|
鉻鉬鋼
|
|
|
Z44Y-16P~160P
|
鉻鉬鈦鋼
|
鉻鉬鈦鋼
|
柔性石墨或聚四氟乙烯
|
|
|
Z44Y-16R~160R
|
鉻鎳鉬鈦鋼
|
鉻鎳鉬鈦鋼
|
|
產品外形及結構尺寸
|
Z44H、Z44Y 型PN16 鋼制平行式雙閘板閘閥主要外形及結構尺寸（mm）
|
|
DN
|
DN/in
|
L
|
D
|
|
