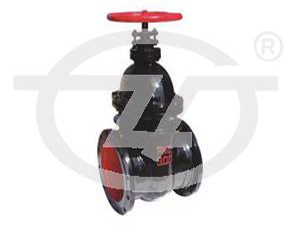

Z45T-10、Z45T-16Q 型暗桿楔式單閘板閘閥
產品說明
Z45T-10、Z45T-16Q 型暗桿楔式單閘板閘閥：手動、法蘭連接、暗桿楔式剛性單閘板，閥座密封面材料為青銅，公稱壓力PN10~PN16，閥體材料為灰鑄鐵（Z45T-10）、球墨鑄鐵（Z45T-16Q）的閘閥。
產品性能參數
|
Z45T-10、Z45T-16Q 型暗桿楔式單閘板閘閥主要性能參數 |
||||
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
BSZ45T-10 |
10 |
1.0 |
≤100 |
水 |
|
BSZ45T-16Q |
16 |
1.6 |
≤100 |
水 |
產品零部件材料
|
Z45T-10、Z45T-16Q 型暗桿楔式單閘板閘閥零部件材料 |
|||||
|
型號 |
材料 |
|
|||
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
|
|
Z45T-10 |
灰鑄鐵 |
鉻不銹鋼 |
鑄鋁青銅 |
O 形圈 |
|
|
Z4T5-16Q |
球墨鑄鐵 |
鉻不銹鋼 |
鑄鋁青銅 |
O 形圈 |
|
產品外形及結構尺寸
|
Z45T-10 型暗桿楔式單閘板閘閥主要外形及結構尺寸（mm） |
||||||
|
DN |
L |
D |
D1 |
D2 |
z×Φd |
H |
|
50 |
178 |
165 |
125 |
102 |
4×Φ19 |
285 |
|
65 |
190 |
185 |
||||
