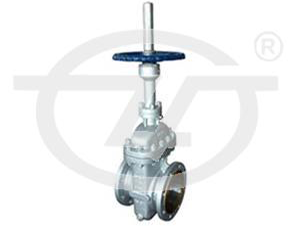

Z43WF、KZ43WF 型法蘭連接單閘板平板閘閥

關鍵詞：

分類：

咨詢熱線：

Z43WF、KZ43WF 型法蘭連接單閘板平板閘閥

產品說明

Z43F、KZ43F 型PN10~PN160 法蘭連接單閘板平板閘閥：手動、法蘭連接、明桿平行式剛性單閘板，閥座密封面材料為鉻不銹鋼+聚四氟乙烯，公稱壓力PN16~PN160，閥體材料為碳素鋼（Z43F-10C~160）、抗硫化處理碳素鋼（KZ43F-10C~160）的帶導流孔的平板閘閥。

產品性能參數

Z43F、KZ43F 型PN10~PN160 法蘭連接單閘板平板閘閥主要性能參數
型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z43F-10C~160	10~160	1.0~16.0	≤121	水、油品、蒸汽
KZ43F-10C~160				含硫天然氣

產品零部件材料

Z43F、KZ43F 型PN10~PN160 法蘭連接單閘板平板閘閥零部件材料
型號	材料
型號	閥體	閥桿	密封面	填料
Z43F-10C~160	碳素鋼	鉻不銹鋼	鉻不銹鋼+聚四氟乙烯	柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡膠圈
KZ43F-10C~160	碳素鋼（抗硫化處理）	抗硫化不銹鋼	鉻不銹鋼+聚四氟乙烯	柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡膠圈

產品外形及結構尺寸

Z43F-10C、KZ43F-10C 型法蘭連接單閘板平板閘閥主要外形及結構尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	H	H₁	D₀	重量/kg
50	178	160	125	100	20	4×Φ18	450
