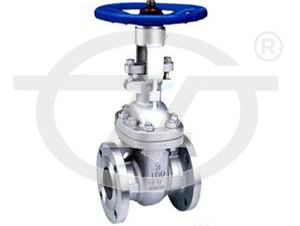

Z41Y 型 法蘭閘閥
產品說明
Z41Y 型150(Lb)~600(Lb) 法蘭閘閥：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為硬質合金，壓力級150(Lb)~600(Lb)，閥體材料為碳素鋼（Z41Y-150(Lb)~600(Lb)）、不銹鋼（Z41Y-150(Lb)P~600(Lb)P）的美標閘閥。
產品性能參數
|
型號 |
壓力級（Lb） |
適用溫度/℃ |
適用介質 |
|
Z41Y-150(Lb)~600(Lb) |
150~600 |
≤425 |
水、蒸汽、油品等 |
|
Z41Y-150(Lb)P~600(Lb)P |
150~600 |
≤150 |
硝酸等腐蝕性介質 |
產品零部件材料
|
型號 |
材料 |
|||
|
閥體、閥蓋 |
閥桿 |
閘板 |
填料、墊圈 |
|
|
Z41Y-150(Lb)~600(Lb) |
WCB |
2Cr13 |
WCB |
V 形聚四氟乙烯、柔性石墨環、柔性石墨纏繞墊、聚四氟乙烯片 |
|
Z41Y-150(Lb)P~600(Lb)P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
|
產品外形及結構尺寸
|
Z41Y 型150(Lb) 法蘭閘閥主要外形及結構尺寸 |
||||||||
|
DN/in |
L |
H |
D |
D1 |
D2 |
b |
z×Φd |
D0 |
|
2 |
178 |
409 |
152 |
120.5 |
92 |
19.1 |
4×Φ19 |
200 |
|
3 |
203 |
470 |
190 |
152.5 |
127 |
23.9 |
4×Φ19 |
|
